渦街流量計直管段硬性標準規范

?

渦街流量計直管段硬性標準規范（國標 + 行業設計規范 + 廠家通用強制值）

一、依據核心標準文件

JB/T 9249-2015《渦街流量計》（機械行業產品標準，規定出廠試驗直管段基準）

HG/T 20507-2014《自動化儀表選型設計規范》（化工設計院強制設計標準）

GB 50093-2013《自動化儀表工程施工及質量驗收規范》（施工驗收強制要求）

SH/T 3005-2016《石油化工自動化儀表選型設計規范》（石化行業專用）

國際參考：ISO 5167 流體流量測量管道裝置通用流場要求

統一定義

D = 管道公稱內徑（DN）；所有直管段必須為同口徑、無變徑、無管件、內壁光滑等徑直管；下游統一最低5D，不隨上游擾流件變化。

?

二、基礎無擾流基準直管段（上游無彎頭 / 閥門 / 泵）

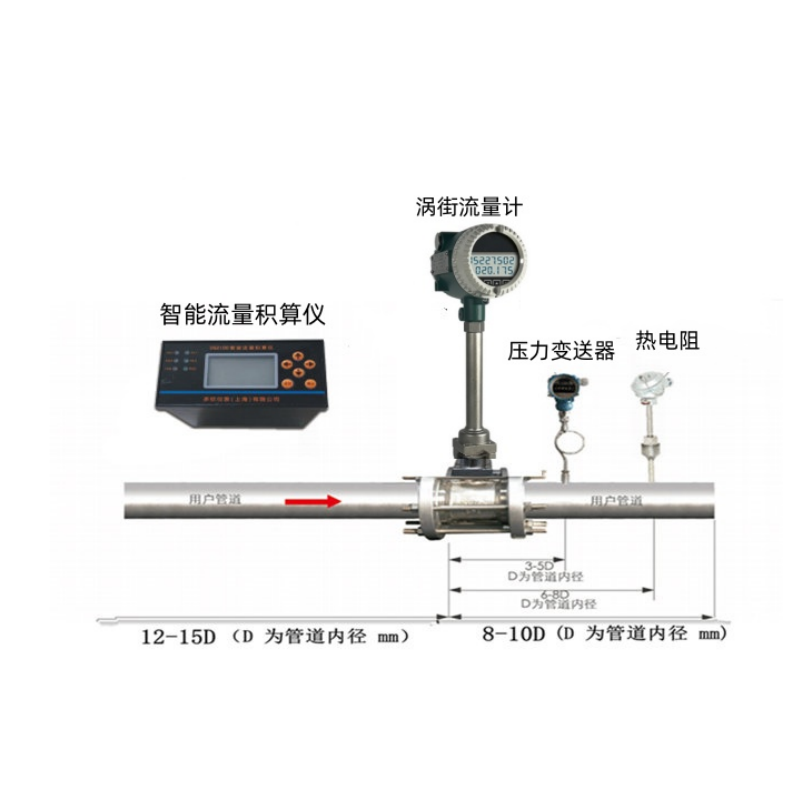

無任何局部阻流件、管路平直：上游≥10D，下游≥5D

HG/T20507 設計推薦保守值（工程優先采用）：上游≥15D，下游≥5D

加裝蜂窩式管道整流器后，上游可縮短至≥10D，下游仍 5D（空間不足唯一合規方案）

?

關鍵規范條文要求

調節閥優先裝在流量計下游 5D 以外，禁止布置在上游；若必須上游安裝，執行 50D 直管段要求。

泵出口必須加長直管段，流體脈動會嚴重扭曲流場，無足夠直管段誤差可達 ±8% 以上。

?

四、施工驗收強制配套規范（直管段配套硬性條款）

管道同心度

直管段、流量計法蘭、前后管道同軸度誤差≤0.05D；法蘭墊片內徑不得小于管道內徑，墊片邊緣嚴禁突入管內形成額外擾流。

直管段內壁要求

直管段內部無焊瘤、凸起、毛刺，管道吹掃、試壓完成后再安裝儀表；內壁粗糙度均勻，禁止局部凹凸。

整流器使用規則（HG/T20507）

空間無法滿足加長直管時，必須加裝同口徑蜂窩整流器；整流器與流量計之間仍保留≥10D 直管，整流器前端按原擾流件要求預留直管段。

振動管路補償

風機、泵出口即便滿足直管段，仍需加裝重型減震支架；振動會疊加流場干擾，直管段僅解決流速分布，無法抵消機械振動信號干擾。

五、分行業設計執行尺度

化工 / 石化（HG/T20507、SH/T3005）

貿易計量、環保在線監測：統一采用保守值，單彎頭≥20D、雙平面彎頭≥25D、立體雙彎≥40D，優先加裝整流器。

熱力蒸汽、水廠循環水內控監測

可采用最低基準值 10D 基礎直管段，但泵出口、彎頭仍嚴格執行加長標準。

高精度貿易結算工況

全部上浮 5D 作為安全余量，不使用最低限值，防止流場擾動造成計量超差。

?

六、違規后果（規范明確）

直管段不足會造成：流速分布不對稱、漩渦生成紊亂，測量重復性變差、系統固定負偏差 / 正偏差，誤差可達到 ±3%～±10%，無法滿足計量驗收、環保在線監測合規要求。

?

七、快速記憶總結

下游永久底線：≥5D；

平直無擾基礎：上游≥10D，工程推薦 15D；

單彎 20D、同平面雙彎 25D、立體雙彎 40D；

擴管 25D、縮管 15D、上游調節閥 50D；

空間不夠加裝蜂窩整流器，上游最低 10D。

?

?

?

?

?
