當前位置：產品中心 > 高壓油用流量計 > 高壓油用流量計
| 型 號： | TDS |
| 品 牌： | 多欽儀表 |
| 所屬分類： | 高壓油用流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2017.12.05 12:04:59 |
高壓油用流量計，常用外夾式（外敷式）流量計測量。適合DN15-1000管徑，不受壓力限制。
?
高壓油用流量計，高壓油用流量計，常用外夾式（外敷式）流量計測量。適合DN15-1000管徑，不受壓力限制，保證介質滿管流過管道即可。
★ 耐壓等級： 不受管道內介質壓力影響，適合所有工作壓力下介質流量測量
★使用介質：管道內所有均勻液體介質
★ 使用要求：介質流體滿管、均勻的流過管道，無雜質，DN25-800，僅限于液體
★ 優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。
?

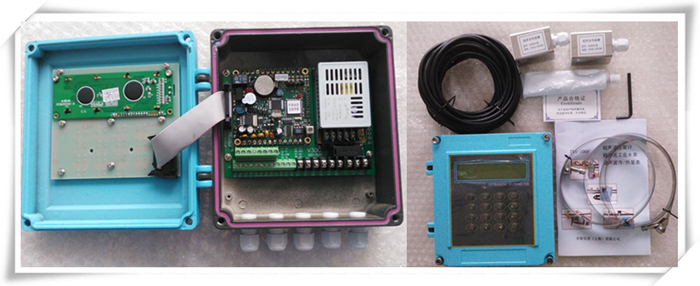

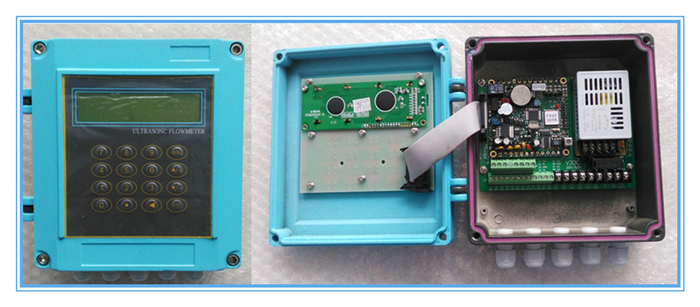

高壓油用流量計~固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度：1%；
★?工作電源：隔離DC8-36V或AC85-264V；
★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；
★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；
★?可選輸入：三路4-20mA模擬輸入回路；
★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；
★?操 ? ?作：16按鍵或4按鍵窗口化操作；
★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；
★?流量傳感器：外敷式、插入式和管段式；
性能參數
|
項目 |
性能、參數 |
||||
|
測量主機（一次表） |
準確度 |
1.0% |
|||
|
重復性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
200mS（每秒5次，每個周期采集128組數據） |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
輸入 |
3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 |
||||
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸出 |
電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 |
||||
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議 |
||||
|
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
|
工作電流 |
50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||
|
備用電流 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
|
環境溫度 |
-10℃~70℃（大于此溫度范圍要求請與廠家聯系） |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
|
尺寸 |
Φ84 |
116×62 |
92×36 |
150×95 |
|
|
傳感器 |
外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 |
|||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管段式 |
π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內徑 |
15mm~6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≧10D，下游≧5D，距泵出口處≧30D。 |
||||
|
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁度 |
≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫度 |
-40℃~160℃ |
||||
|
流向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
??

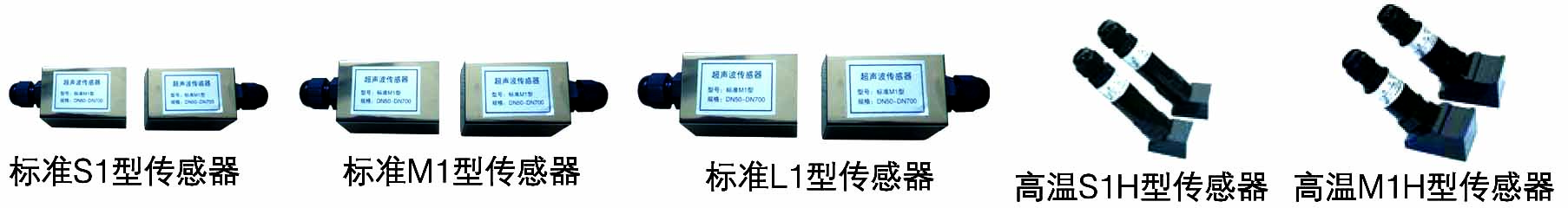

傳感器規格與使用：
?
?
|
傳感器 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H型 |
高溫M1H型 |
|
適用管徑 |
DN15-DN100 |
DN50-DN700 |
DN300-DN6000 |
DN15-DN100 |
DN50-DN700 |
|
液體溫度 |
0℃～70℃ |
0℃～160℃ |
|||
?
安裝方式
外敷式傳感器的安裝方式共有四種。分別是V法、Z法、N法和W法。
DN200以下的管道可優先選用V法，無信號或信號質量差時刻選用Z法，DN200以上的管道或者鑄鐵管時應優先選用Z法，N法和W法是較少使用的方法，通常適合DN50mm以下的細管道安裝。

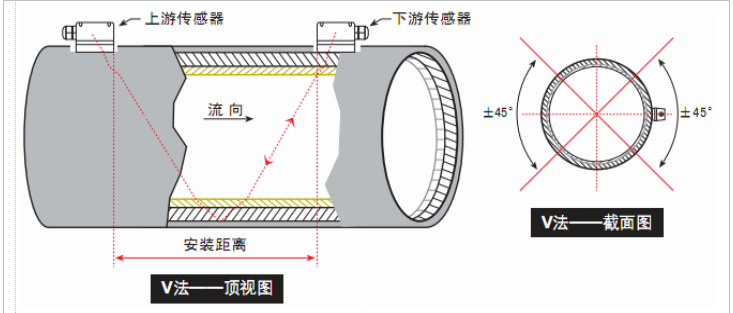

V 法
一般情況下，V法是比較標準的安裝方法，使用方便、測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。
?

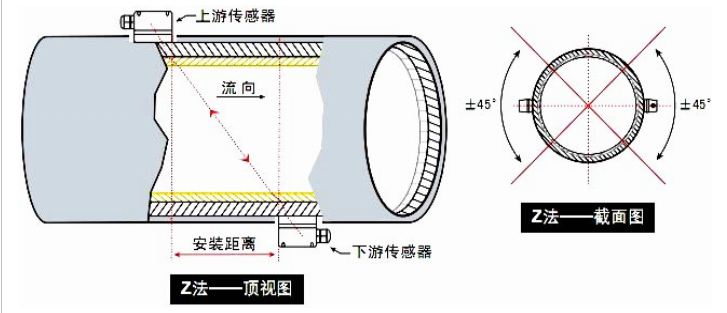

Z 法
Z法是最常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程），信號衰減損耗最小。
Z法可測管徑范圍為100mm-6000mm。現場實際安裝時，簡易200mm以上的管道都要選用Z法（這樣測得信號最大）。
?
?
?高壓油用流量計也可以選擇機械式橢圓齒輪流量計。
1. 精度等級：普通型0.5級，高精度0.2級
2. 介質壓力：普通型1.6MPa，高壓型3.2MPa
3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵、鑄鋼、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列：DN10，15，20，25，40，50，80，100
11. 壓力損失：≤0.1 MPa
?
詳細介紹：http://www.xuanhua123.cn/chanpin/index/34
?
?
?
